Horní skříňka MAR-VAN pro Ducato / Boxer / Jumper 2006+ / Movano 2021+ / Proace Max 2024+
Přídavný modul k základní nosné konstrukci MAR-VAN.
Uvedené ceny jsou za 1 set skříňky.
| Kategorie: | NOSNÉ KONSTRUKCE |
|---|---|
| ? Pro vozidlo: | Fiat/Peugeot/Citroen, Opel, Toyota |
| ? Typ: | Přídavný modul |
Tento produkt je zatím určen pouze pro výšku H2.
Stropní, horní, nástěnné nebo závěsné? Ať už jim říkáte jakkoli, jejich výrobu zvládnete levou zadní.
Skříňky jsme připravili v několika délkách, aby si vybral opravdu každý. Lehká a velmi pevná kostra skříňky, která na naši nosnou konstrukci MAR-VAN padne jako ulitá.
Technické parametry:
- výška: 300 mm
- hloubka: 325 mm
- délka: 300, 400, 500, 600 mm
Instalace:
- Rozpěry umístěte na připravené pozice v horní, spodní a zadní části bočnic.
- Vyznačená místa spojů doporučujeme předvrtat vrtákem o průměru 2,5 mm.

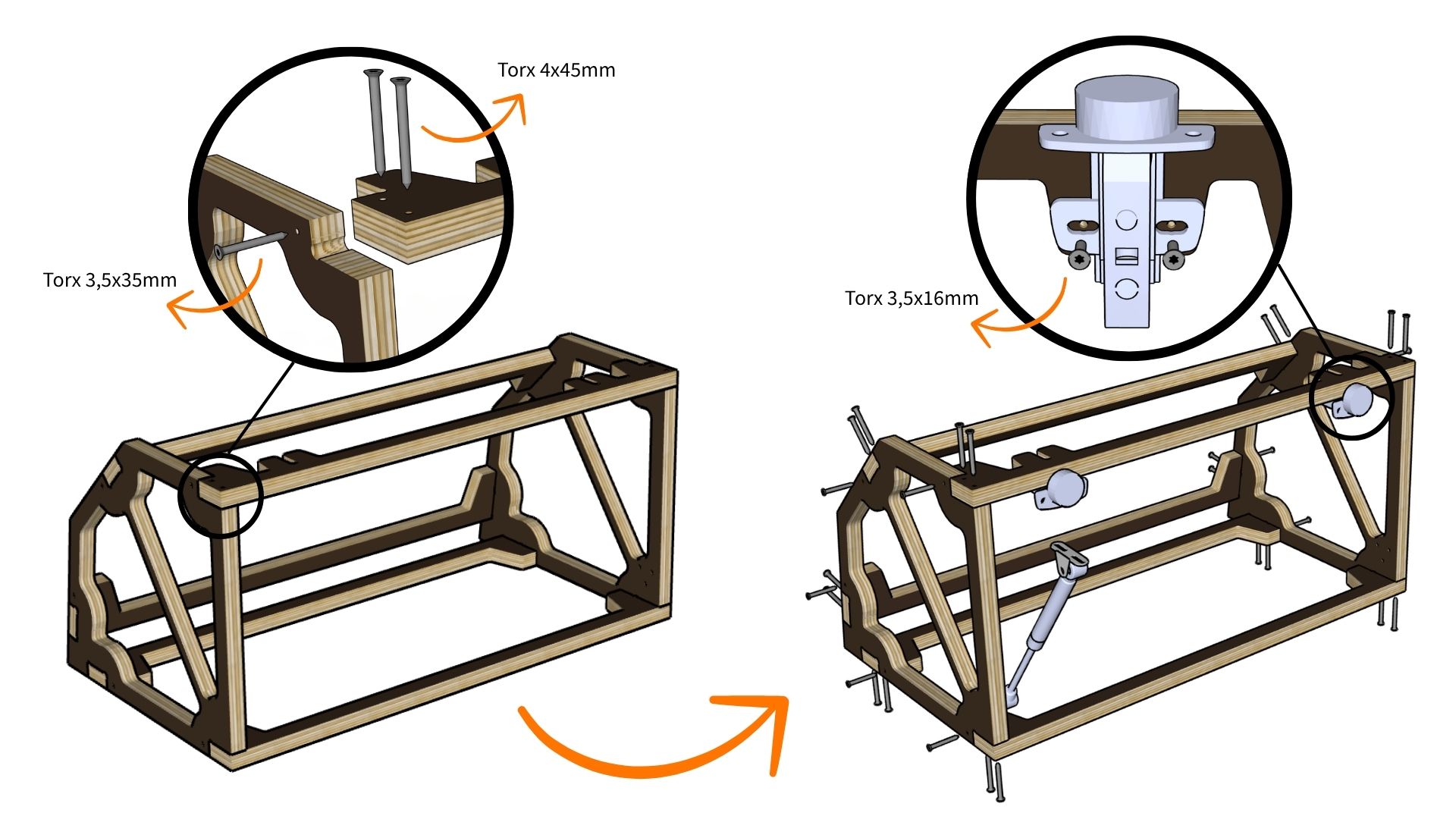

- Každou rozpěru následně připevněte na obou koncích třemi vruty dle obrázku níže. Z horní a spodní strany rozpěry použijte vruty 4 × 45 mm, z boční strany vruty 3,5 × 35 mm.
- Ze spodní strany horní rozpěry namontujte 2 ks závěsných pantů pomocí vrutů 3,5 × 16 mm. Na panty následně připevníte dvířka vlastní výroby.
- Zvolte si stranu, na kterou umístíte vzpěru pro horní výklop dvířek, a vzpěru namontujte.
- Hotovou kostru skříňky připevněte pomocí vrutů k již instalované nosné konstrukci MAR-VAN.
- Takto připravený základ skříňky můžete následně opláštit libovolným materiálem.
Modul stropní konstrukce není pro instalaci těchto skříněk nutný.
.jpg)
Tipy od nás:
Materiál pro opláštění skříňky může být opravdu tenký a lehký, protože potřebnou pevnost zajišťuje samotný rám skříňky. Použít můžete například naši dýhovanou překližku v různých dekorech o tloušťce pouhé 4 mm, případně dutinkové plasty, voštinové desky nebo jiné lehké materiály.
Zadní stěnu skříňky není nutné obkládat, čímž můžete ušetřit další zbytečnou hmotnost. Pro zajištění uložených věcí proti vypadnutí ji můžete například jednoduše potáhnout látkou.
V základním provedení se skříňka kotví vruty k naší nosné konstrukci. Pro maximální dlouhodobou pevnost doporučujeme jednotlivé spoje zároveň podlepit polyuretanovým lepidlem. Výjimkou jsou případy, kdy chcete mít skříňky kdykoliv snadno demontovatelné.
Obsah balení:
|
Žebro |
Žebro |
Rozpěra |
Rozpěra |
Vzpěra |
Vrut |
Vrut |
Pant |
Závěs |
Vrut |
|
| MAR 428 | MAR 429 | MAR 430 | MAR 434 | 248162 | 4x45 | 3,5x35 | 9071575 | 9071223 | 3,5x16 | |
| VAN 010 | 1 | 1 | 1 | 4 | 1 | 20 | 10 | 2 | 2 | 4 |
| MAR 428 | MAR 429 | MAR 431 | MAR 435 | 248162 | 4x45 | 3,5x35 | 9071575 | 9071223 | 3,5x16 | |
| VAN 011 | 1 | 1 | 1 | 4 | 1 | 20 | 10 | 2 | 2 | 4 |
|
MAR 428 |
MAR 429 |
MAR 432 |
MAR 436 |
248162 |
4x45 |
3,5x35 |
9071575 |
9071223 |
3,5x16 |
|
| VAN 012 | 1 | 1 | 1 | 4 | 1 | 20 | 10 | 2 | 2 | 4 |
|
MAR 428 |
MAR 429 |
MAR 433 |
MAR437 |
248162 |
4x45 |
3,5x35 |
9071575 |
9071223 |
3,5x16 |
|
| VAN 013 | 1 | 1 | 1 | 4 | 1 | 20 | 10 | 2 | 2 | 4 |
| Označení | Rozměr (VxŠxH) | Hmotnost |
| VAN 010 | 300x600x325mm |
1,75 kg |
| VAN 011 | 300x500x325mm |
1,65 kg |
| VAN 012 | 300x400x325mm |
1,55 kg |
| VAN 013 | 300x300x325mm |
1,45kg |
Hmotnost konstrukce je udána jako hmotnost holých žeber bez závěsů a vzpěry.
