Felső szekrény MAR-VAN Ducato / Boxer / Jumper 2006+ / Movano 2021+ / Proace Max 2024+ típusokhoz
Kiegészítő modul az alap MAR-VAN tartószerkezethez.
A megadott árak egy szekrénykészletre vonatkoznak.
| Kategória: | TARTÓSZERKEZETEK |
|---|---|
| ? Járműhöz: | Fiat/Peugeot/Citroën, Opel, Toyota |
| ? Típus: | Kiegészítő modul |
Ez a termék egyelőre csak H2 magasságra alkalmas.
Mennyezeti, felső, fali vagy függeszthető? Bárminek is nevezik őket, az elkészítésüket gyerekjáték lesz.
A szekrényeket több különböző hosszban készítettük el, hogy mindenki megtalálhassa a számára megfelelőjét. Könnyű és nagyon erős szekrényváz, amely tökéletesen illeszkedik a MAR-VAN hordozó konstrukcióhoz.
Műszaki paraméterek:
- magasság: 300 mm
- mélység: 325 mm
- hosszág: 300, 400, 500, 600 mm
Telepítés:
- A távtartókat helyezze el az oldalsó falak felső, alsó és hátsó részén kialakított pozíciókba.
- A megjelölt kötési pontokat javasoljuk 2,5 mm átmérőjű fúróval előfurátni.

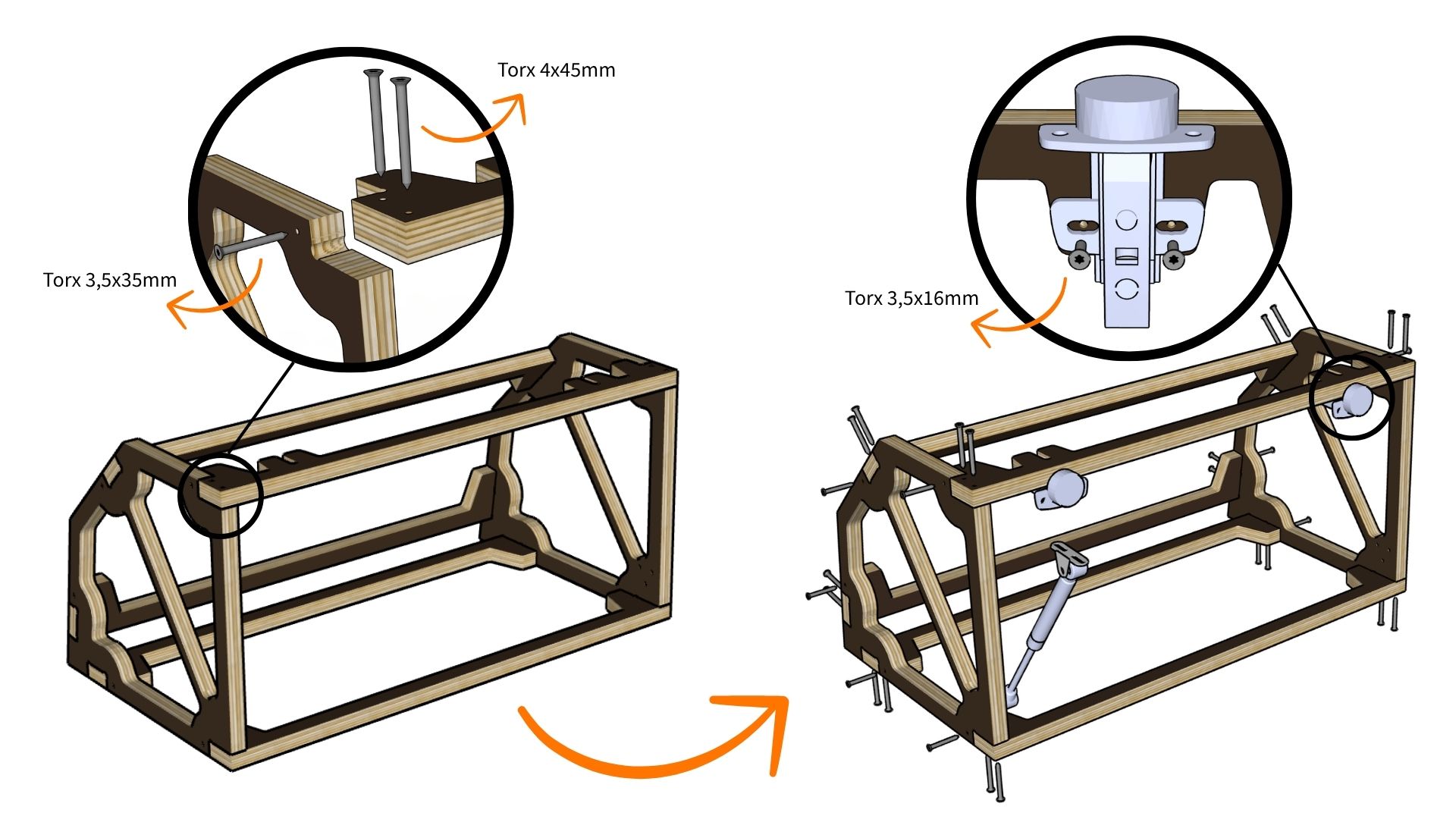

- Szegleteinken minden távtartót ezután mindkét végén három csavarral rögzítsük, az alábbi ábra szerint. A távtartó felső és alsó oldalán használjon 4 × 45 mm-es csavarokat, az oldalsó részen pedig 3,5 × 35 mm-es csavarokat.
- A felső távtartó alsó oldalára szerelje fel 2 db felfüggesztő pántot 3,5 × 16 mm-es csavarokkal. A pántokra ezután rögzítheti a saját gyártású ajtókat.
- Válassza ki azt az oldalt, ahová az ajtó felső nyitási tartóját helyezi, majd szerelje fel azt.
- A kész szekrényvázat csavarokkal rögzítse a már felszerelt MAR-VAN hordozó konstrukcióhoz.
- Így elkészített szekrényalapot később bármilyen anyaggal burkolhatja.
Ezekhez a szekrényekhez nincs szükség mennyezeti tartószerkezeti modulra.
.jpg)
Tippek tőlünk:
A szekrény burkolási anyaga lehet nagyon vékony és könnyű, mivel a szükséges stabilitást maga a szekrényváz biztosítja. Használhatja például a különböző dekorkivitelben kapható, mindössze 4 mm vastagságú rétegelt lemezeinket, valamint üregfalú műanyagokat, méhszervű lemezeket vagy egyéb könnyű anyagokat.
A szekrény hátsó falát nem szükséges burkolni, ezzel további szükségtelen súlyt takaríthat meg. Hogy a tárolt tárgyak ne essenek ki, a hátfalat például egyszerűen bélelítheti anyaggal.
Az alapkiadásban a szekrény csavarokkal rögzül a hordozó konstrukciónkhoz. A maximális hosszú távú szilárdság érdekében javasoljuk az egyes kötéseket egyben poliuretán ragasztóval is megerősíteni. Kivéve azokat az eseteket, amikor azt szeretné, hogy a szekrények bármikor egyszerűen szerelhetők legyenek.
Csomag tartalma:
|
Állomány |
Állomány |
Távtartó |
Távtartó |
Tartó |
Csavar |
Csavar |
Pánt |
Felfüggesztő |
Csavar |
|
| MAR 428 | MAR 429 | MAR 430 | MAR 434 | 248162 | 4x45 | 3,5x35 | 9071575 | 9071223 | 3,5x16 | |
| VAN 010 | 1 | 1 | 1 | 4 | 1 | 20 | 10 | 2 | 2 | 4 |
| MAR 428 | MAR 429 | MAR 431 | MAR 435 | 248162 | 4x45 | 3,5x35 | 9071575 | 9071223 | 3,5x16 | |
| VAN 011 | 1 | 1 | 1 | 4 | 1 | 20 | 10 | 2 | 2 | 4 |
|
MAR 428 |
MAR 429 |
MAR 432 |
MAR 436 |
248162 |
4x45 |
3,5x35 |
9071575 |
9071223 |
3,5x16 |
|
| VAN 012 | 1 | 1 | 1 | 4 | 1 | 20 | 10 | 2 | 2 | 4 |
|
MAR 428 |
MAR 429 |
MAR 433 |
MAR437 |
248162 |
4x45 |
3,5x35 |
9071575 |
9071223 |
3,5x16 |
|
| VAN 013 | 1 | 1 | 1 | 4 | 1 | 20 | 10 | 2 | 2 | 4 |
| Megnevezés | Méretek (Ma×Szé×Mé) | Súly |
| VAN 010 | 300x600x325mm |
1,75 kg |
| VAN 011 | 300x500x325mm |
1,65 kg |
| VAN 012 | 300x400x325mm |
1,55 kg |
| VAN 013 | 300x300x325mm |
1,45kg |
A szerkezet súlya a pántok és a tartókar nélküli alapváz súlyát jelenti.
